動的試験・落錘試験

動的試験は、材料特性の速度依存性や部材の圧潰挙動を評価する試験で、当社は高速引張試験機や落錘試験装置、多機能衝突試験機を扱っています。
落錘試験は動的試験の一種ですが、部材の衝撃吸収エネルギー評価や圧潰状況の観察に極めて有効な試験です。モデル成形品から実部品、モジュール単位での評価を様々な条件下で実施できるよう、治具を含めた試験のご提案をします。

当社は“落錘試験のトップランナー”を自負しており、その対象は、自動車の衝突安全性評価を中心に、衝撃影響評価の必要な多岐分野に広がっています。

1.落錘試験

2.動的(高速引張)試験

1.落錘試験

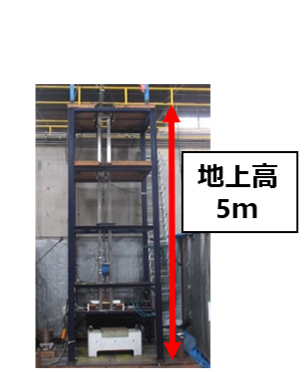

3号機(尼崎)

1号機(波崎)

2号機(波崎)

落錘試験の特徴

落錘試験の適用分野

自動車分野(衝突安全性評価、衝撃吸収部材設計)

鉄道、船舶、建築・土木構造物

落錘試験の原理

電磁石で持ち上げた“おもり”(錘体)を所定の高さで電磁石から切り離し、衝突試験体を変形させ、その荷重や変形挙動を把握します。錘体の変位Sはレーザー等の適切な方法で測定し、変形時の荷重Fはロードセルにより測定することにより、荷重変位線図(FS線図)が得られます。また高速ビデオ撮影により、試験体の変形挙動を観察できます。

  1. 1)部材表面の歪挙動は、DIC(デジタル画像相関法)により可視化できます
  2. 2)歪ゲージ、加速度計、モーションキャプチャー等の計測器も併用できます
  3. 3)錘体は自由落下するため、その速度は高さのみに依存します(空気抵抗は無視)
  4. 4)錘体の衝突部形状は任意に設定出来ます
  5. 5)実現象を模擬する衝突条件は、適切な治具設計と併せて提案します

落錘試験装置の主な仕様

​ 波崎1号機​ 波崎2号機​ 関西機​
最大落下長​ 16.5m​ 35m​ 5m​
最大速度​ 64km/h​ 94km/h​ 35km/h​
錘体重量​ 1Ton​ 3Ton​ 0.5Ton​
筒内寸法​ Φ1.2m​ □4m​ □0.3m​
定盤寸法​ Max 4m×3m​
錘体重量​ 3~3,000kg​
試験速度​ MAX 94km/h​
荷重計測​ 1MN 圧電式 1軸ロードセル​ 1MN
歪ゲージ式 3軸ロードセル​

落錘試験の事例

事例1;自動車分野の様々な試験対象(代表例)

  1. 1)材料開発に関わる基本形状(ハット断面、多角形断面等)の部材を部材軸方向に圧潰し、動的圧潰性能を評価します。(写真a)
  2. 2)部品単体の衝撃エネルギー吸収性能を評価・比較します 。 (写真bはクラッシュボックス)
  3. 3)複数の部品から構成される部材 (部品アッセンブリー、ASSY)の衝撃エネルギー吸収性能を評価します。(写真cはフロントバンパー+クラッシュボックスの前面衝突対応部材)
  4. 4)自動車カットボディーを用いた衝突模擬試験(図dは後突模擬)

事例2;フロントアッセンブリーの前面衝突模擬試験

  1. 1)バンパー+クラッシュボックス+フロントフレームから構成されるアッセンブリー(自動車前面の右側部分モデル)による前面衝突の模擬試験です
  2. 2)アッセンブリーの各部品の衝撃吸収性能、圧潰形状、接合部を含めた破断状況等を把握できます
  3. 3)試験全容を実時間でのムービー動画から音も含めてご覧ください
  4. 4)高速ビデオによる動画により部材の圧潰状況が鮮明に観察できます
  5. 5)高速ビデオ画像とロードセルによる荷重-変位グラフ(FS線図)から圧潰状況を定量的に分析し、その改善策を考えることが出来ます

フロントアッセンブリーの衝突模擬試験(試験全容ムービー)

フロントアッセンブリーの衝突模擬試験(高速ビデオ)

◆高速ビデオ画像とFS線図からの解析

  1. 1)変位は錘体の鉛直移動距離でバンパーへ衝突接触した瞬間を0とします
  2. 2)衝突後荷重は上昇しクラッシュボックス圧潰が始まるとほぼ一定値を示します
  3. 3)Frフレーム圧壊が始まると荷重は急上昇しますが直ぐに座屈し荷重が抜けます
  4. 4)その後荷重は上昇しつつ圧潰が完了します

◆FS線図からの考察

  1. 1)FS線の下部の面積(薄ピンク色部分)は部材の衝撃吸収エネルギーを示します
  2. 2)Frフレームの想定外の座屈が無ければFS線は青線に近いものになるはずでした
  3. 3)座屈により衝撃吸収エネルギーは濃ピンク部分だけ低下したことになります
  4. 4)この座屈を防止し所期性能を得るため材料強度や部材形状の変更を案画し、次の試験で改善を確認する、といった過程を1,2回繰り返し部材設計は完了します
  5. 5)実部品の各種ばらつきも含めた設計が短期間かつ低コストで実施出来ます

事例3;ホワイトボディーの米国ポール側面衝突模擬試験

  1. 1)米国IIHSの規則によるポール測突試験を落錘試験により実施した事例です
  2. 2)実車試験では車をポールへ向かい斜め15°時速32kmで衝突させます
  3. 3)落錘試験では車を幅方向を半分にカットして斜め15°で固定しポール形状の錘体を時速32kmで落として試験を実施します
  4. 4)この試験により衝突CAEの検証や、衝突対応骨格部材の開発優先順位決定(ターゲット部材の選定)等が出来ます

ホワイトボディーの側面衝突模擬試験(ムービー+高速ビデオ)

注) テストベッド寸法内のボディーに限り試験可能

落錘試験で得られる情報と適用例

1)部材(単体,部品アッセンブリー)の強度・衝撃吸収性能

2)CAE結果の検証

3)衝撃荷重の分布

2.動的(高速引張)試験

関西事業所の落錘試験装置による高速引張試験の実施が可能です。 溶接部の接合強度や、部材の引張破断強度を計測できます。


スポット溶接の高速引張試験例

動的(高速引張)試験の特徴

動的(高速引張)試験の適用分野

試験片の代表的な形状は下記3種類です
・丸棒試験片 ・板状試験片 ・薄板接手試験片

動的(高速引張)試験の原理

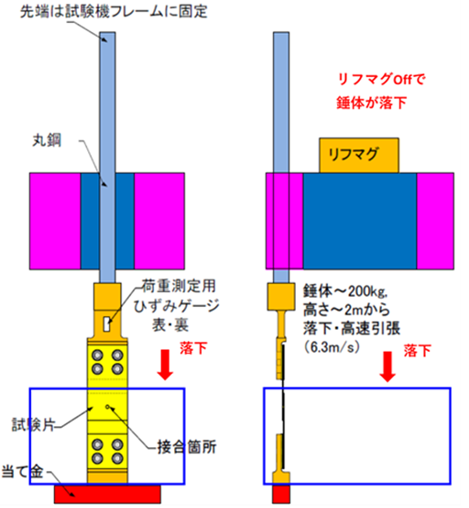

所定高さから自由落下させた錘体が、試験片下部に取り付けた当て金を打撃することで、試験片を引きちぎります。このとき試験片に発生した荷重は、試験治具に貼付したひずみゲージにより検出されます。

装置仕様

接手の静的/動的引張りによる強度比較試験

接手は材料により静的に(或いは低ひずみ速度で)引っ張った場合と、動的に(或いは高ひずみ速度で)引っ張った場合で強度の変るものがあります。一例として、鋼材の内、軟鋼やそれに近い強度の鋼材(~550MPa級)では動的引張強度が静的引張強度より30%程度高くなる場合もあり、こうした素材を用いた部材設計には、欠かせない情報を得られます。
