実体(構造体・実部品)のねじり試験

1.特長

自動車関連シャフト(プロペラシャフト、ドライブシャフト、モータシャフト)、ギア関係、産業機械分野の鋼管ねじり試験等が実施可能です。記載以外の試験条件についても是非ご相談ください。

1) 専用治具を製作し自動車関連などの 実体構造部材の静的ねじり試験が可能
2) 動的なねじり疲労試験が可能

ねじり疲労試験に関する技術紹介はこちらから

2.試験条件

	仕様
最大トルク容量	静的 ±30.0kN・m 動的 ±24.0kN・m
最大角度	±50deg.
繰返し周波数	0.005～50Hz ※但し、試験体の材質や形状で変動有り
速度範囲	0.002～198sec./deg.
制御波形	ランプ波、正弦波、三角波、方形波
制御対象	トルク制御、角度制御
その他	試験治具製作は別途、相談

3.試験実績

• プロペラシャフトの静ねじり試験、ねじり疲労試験
• ドライブシャフトの静ねじり試験、ねじり疲労試験
• 産業機械分野/鋼管の静ねじり試験 など
  ※実体に合わせた専用治具の製作からご提案いたします

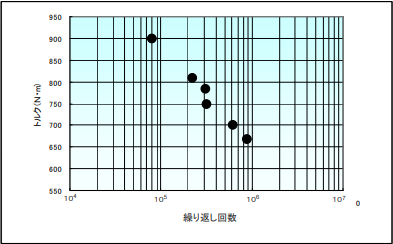

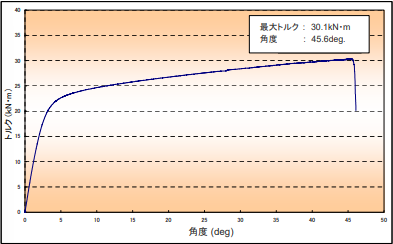

4.試験例

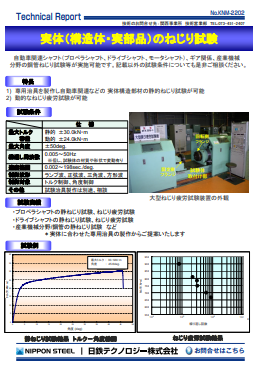

5.PDFダウンロード
