ナノインデンター高速マッピング(二相ステンレス鋼)

1.ナノインデンター高速マッピング(二相ステンレス鋼)の概要

ナノインデンターの高速マッピング硬度測定機能を用いることで、最小2μmピッチのマッピング測定が可能です。圧痕サイズは最小0.5µmと小さいため、組織ごとの硬さを打ち分けることができます。
本レポートでは、二相ステンレス鋼の20×200μmの領域において、1,000点の高速硬さ測定により金属相と硬さの関係を評価した事例をご紹介します。

ナノインデンター(ナノインデンテーションシステム)に関する技術紹介はこちらから

2.対象試料;二相ステンレス鋼

二相ステンレス鋼(市販品)

3.測定方法

ナノインデンターにより1,000点の詳細マッピング測定を実施しました(測定時間は約1時間)。 さらにその後、同一視野でEBSD観察を行い、金属相と硬さの関係を整理しました。

ナノインデンテーション試験

• 使用装置:Bruker社製　TI980
• 試験荷重:1,200 μN
• 測定間隔:2 μm
  測定点数:1,000 点
  測定領域: 20 × 200 μm　

EBSD測定

• 使用装置:日本電子社製FE-SEM　JSM-7001F
  　　　　　アメテック社製EBSD　Hikari検出器
  加速電圧:20 kV
  測定領域:20 μm□
  測定間隔:0.03 μm　　　　

  4.結果

オーステナイト相はフェライト相と比較して0.95GPa硬いという結果が得られました。1,000点ものデータを取得しているため硬さ分布の評価として信頼性の高い結果となっています。また、硬さごとに色分けしたマップにより、組織と硬さの関係を直感的に把握することも可能です。この他にも物理解析技術との組み合わせで元素濃度やひずみ状態と硬さとの対応調査等にもご活用いただけます。

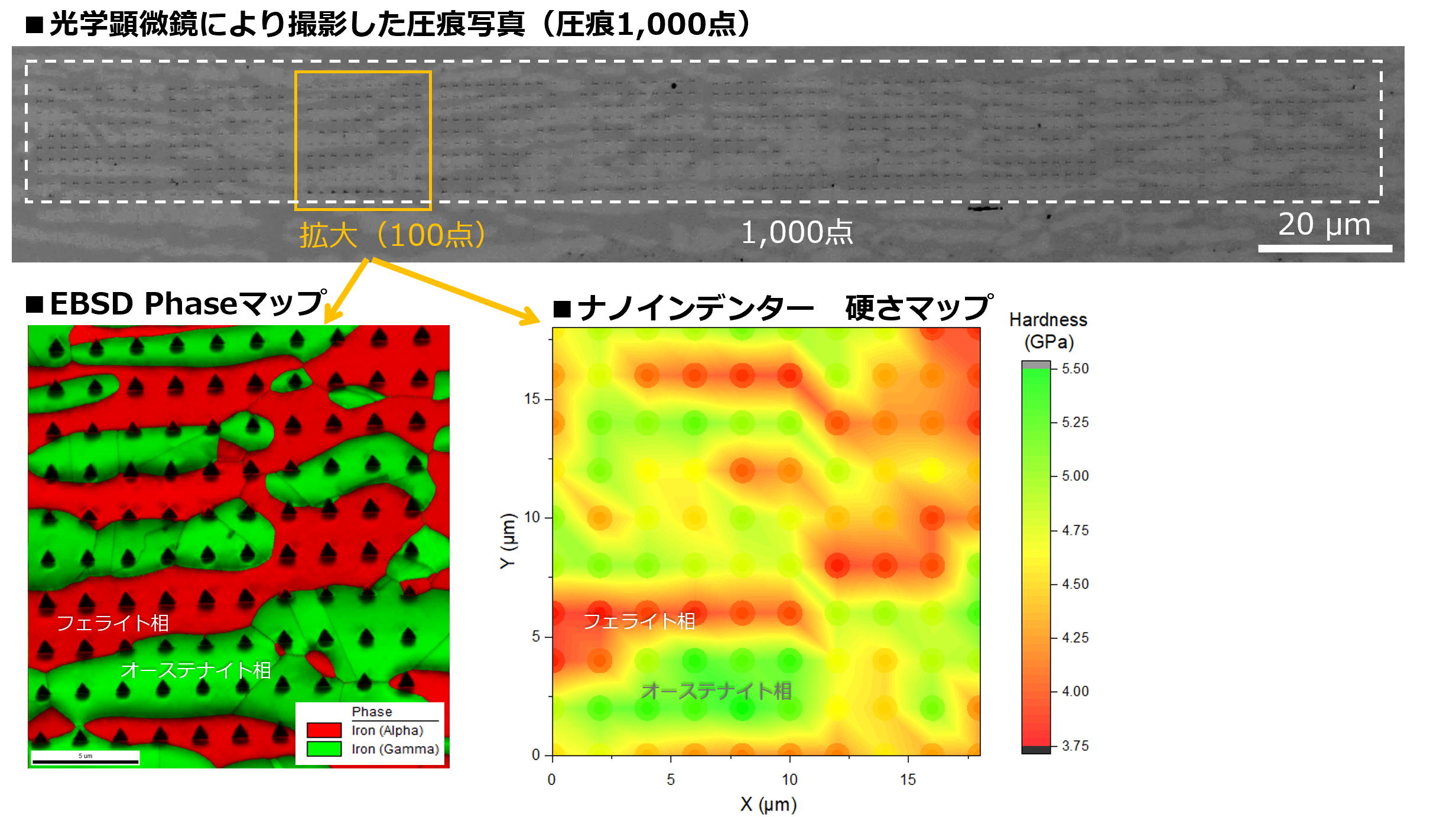

・同一視野でのナノインデンター硬さ分布・EBSD相分布の測定

ナノインデンター高速マッピングによる硬度分布測定後、同一視野でEBSDのPhaseマップを取得した結果を示します。

・ナノインデンター高速マッピングで取得した1,000点の硬さ分布

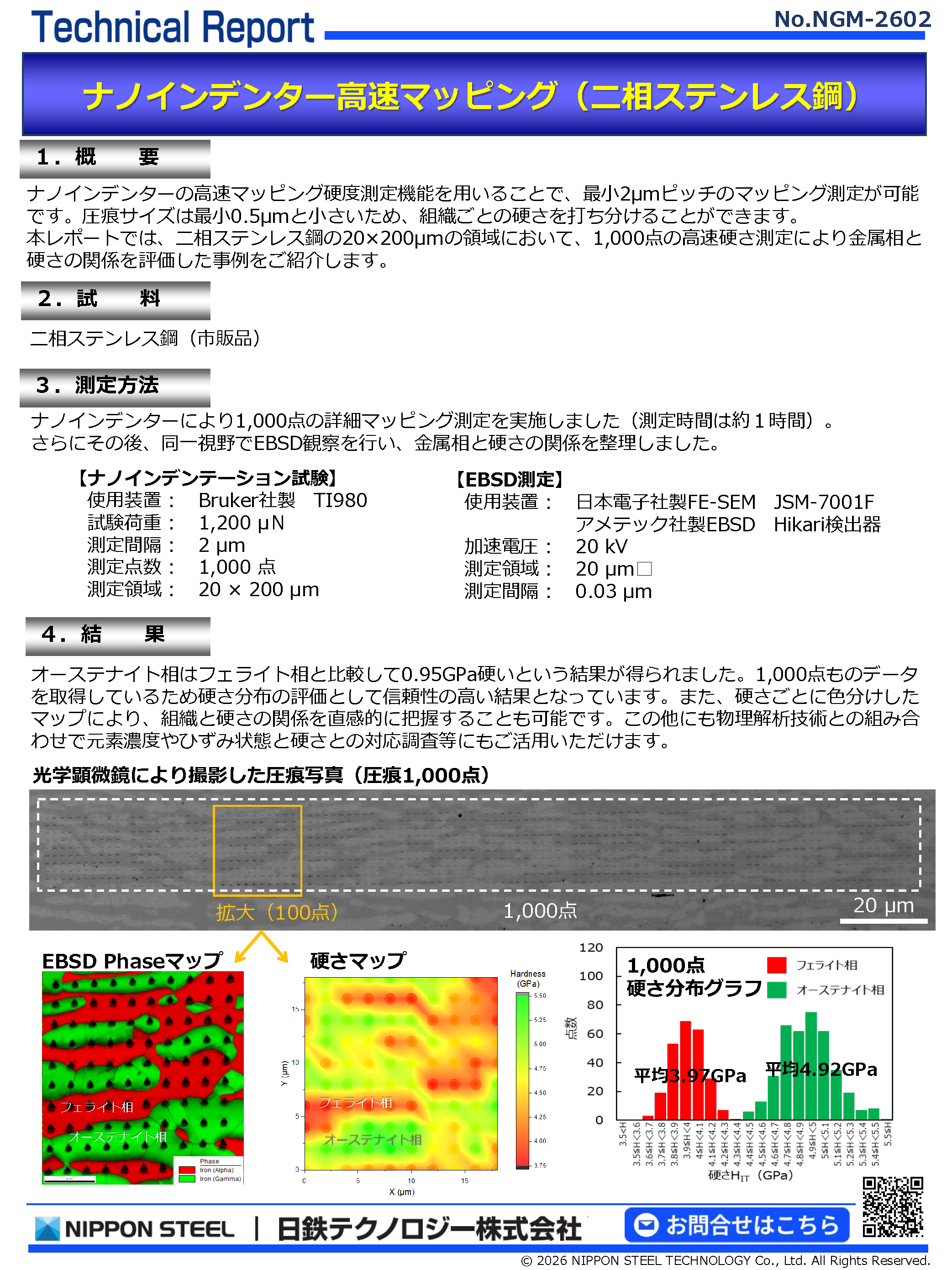

5.PDFダウンロード
