ボルトの疲労割れ、遅れ割れ検査

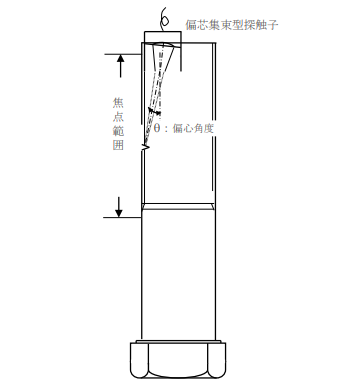

探傷方法を図2に示します。偏芯集束型探触子は、球面型の振動子とレンズ(アクリル樹脂)を組み合わせています。超音波ビームは適切な焦点範囲で集束し、かつビームはわずかに傾けています。
ボルトの一端から偏芯集束型探触子で探傷すると、ビームがきず部周辺にのみ照射され、他のネジ部にはほとんど超音波ビームが当たりません。
このためSN比が向上し、0.5mmの割れが検出できます。

• ・割れや腐食など微小きずの検出が可能です。
  ・通常では検出困難な深さ1mm以下の割れでも検出できます。
  ・割れや腐食が発生するネジ部及び首下部を、効率的に検査できます。
  ・現場での検査が可能です。
  ・超音波探傷器は、一般の汎用型を使用できます。
  ・検査法が簡便ですので、現場で全数検査が可能です。
