配管内部の調査(腐食、詰まり)
KK-0011
1.概要
マンションの給排水管、プラント配管、部品配管等の外部から直接観察できない管内について、詰まりや腐蝕状況を、観察調査致します。
観察は、照明付CCDカメラヘッドの内挿カメラおよびファイバースコープ内視鏡により行い、明瞭で鮮明な画像が得られ、肉眼で観察するのと同じような精度のよい観察が確保されます。
観察画像は、ビデオや写真に記録され、観察結果が長期に渡って保存できます。
2.内挿カメラによる観察調査
(1) 方式; 照明付CCDカメラヘッド―モニタTVによる観察
(2) 管内径; φ25mm～φ200mm (曲り管の場合φ35mm以上)
(3) 長さ(カメラケーブル長さ); 15m～70m
(4) 観察記録;ビデオテープ、写真
☆その他の寸法等については、お問い合わせ下さい。
3.ファイバースコープによる観察調査
(1) 方式; ファイバースコープ―モニタTVによる観察
(2) 管内径; φ7mm～
(3) 長さ(カメラケーブル長さ) ;1０cm～3m
(4) 観察記録; ビデオテープ、写真
☆その他の寸法等については、お問い合わせ下さい。
観察調査例

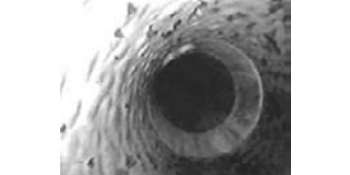

★内挿カメラによる観察例
・構造物の間隔3０mm内部の側壁・底面状況観察
・木造住宅の断熱材の有無調査

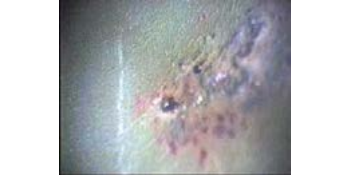

★ファイバースコープによる観察例
・電子部品内配管φ1０mmの内部状況の観察
・外面から肉厚不連続を検出された個所の内面疵有無の確認
