低温及び高温雰囲気の引張・曲げ・圧縮試験

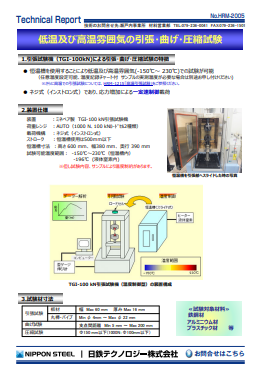

HRM-2005

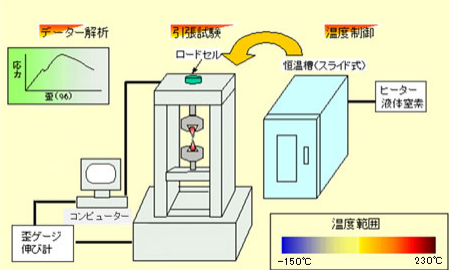

1.引張試験機(TGI-100kN)による引張・曲げ・圧縮試験の特徴
- 恒温槽を使用することにより低温及び高温雰囲気(-150°C〜 230°C)での試験が可能 ※任意温度設定可能。温度記録チャート付 サンプルの実測温度が必要な場合はご相談ください。
- ネジ式(インストロン式)であり、応力増加による一定速制御載荷
2.装置仕様
| 装置 | ミネベア製 TGI-100kN引張試験機 |
|---|---|
| 荷重レンジ | AUTO(1000N、100kNロードセル2種類) |
| 載荷機構 | ネジ式(インストロン式) |
| ストローク | 恒温槽使用は500mm以下 |

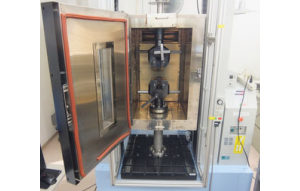

| 恒温槽寸法 | 高さ600mm、 幅380mm、 奥行390mm |
| 試験可能温度範囲 | -150°C〜230°C(恒温槽内) -196°C (液体窒素内) ※但し試験内容、サンプルにより温度制約があります。 |
3.試験材寸法
| 引張試験 | 板材 | 幅 Max 60mm 厚み Max 16mm |
| 丸棒・パイプ | Min φ 4mm ～ Max φ 22mm | |
| 曲げ試験 | 支点間距離 Min 5mm ～ Max 200mm | |
| 圧縮試験 | Φ150mm以下(1000N:Φ100mm以下) | |
≪試験対象材料≫
鉄鋼材、アルミニウム材、プラスチック材 等
