高温引張試験の解説と鋼の評価事例

1.高温引張試験の特徴

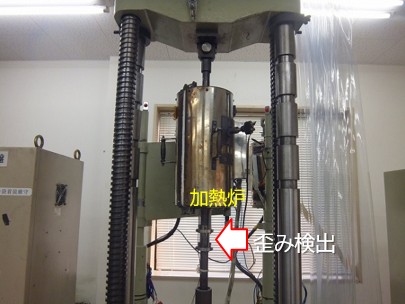

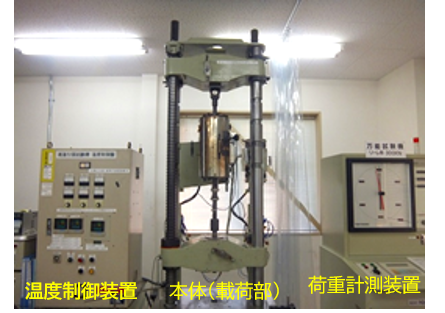

加熱炉を使用することにより高温(室温～1,100°C)で引張試験が可能です。(下の装置写真、東京衝機製RUE-TK18A の試験温度は、室温、120°C~950°C)　※試験片平行部3箇所に熱電対を取付け温度制御を行います

高温・低温機械試験に関する技術紹介はこちらから

2.装置試料例と準拠標準

型式	RUE-TK18A((株)東京衡機製
装置レンジ	6 ,15 ,30 ,60 ,150 ,300 [kN](計6レンジ)
載荷機構	油圧式
温度範囲	室温、120°C～950°C
準拠標準	JIS G 0567、ASTM E 21等

3.試験材寸法

■JIS G 0567　鉄鋼材料及び耐熱合金の高温引張試験方法　属書Aに規定する板状及び丸状試験片
                           平行部径12mm以下(JIS G 0567 表A.4 つば付き試験片等)

　　　             ★耐力・応力-歪み曲線検出は、つば付き試験片を推奨

4.事例;鋼材の高温引張試験

・試験条件

• 　試験温度;室温、400°C、600°C、800°Cの4水準
• 　評価項目;0.2%耐力、引張強さ



・試験結果

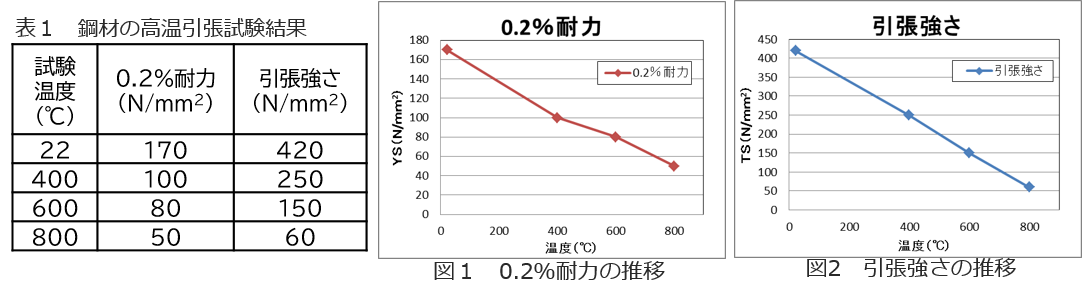

　0.2%耐力と引張強さの測定結果を、表1および図1、図2に示します。　　
　このように、試験温度を変化させることにより、高温における材料特性の変化を評価できます。
