高温ビッカース硬さ測定
HRM-0913
1.概要
高温ビーッカース硬さ試験機では、高温域内(室温～1200°C)での硬さ測定が可能です。
2.装置仕様
| 装置 | 高温ビッカース硬さシステム:AVK‐HF (ミツトヨ製) |
| 仕様 | 加熱温度:室温～1200°C 雰囲気ガス:アルゴンガス 試験力:9.807～490.3N(標準) 試験片寸法:φ 10mm、厚み5mm (熱電対差込穴の加工が必要) |
 |
1kgf(9.8N)以下の試験については別途ご相談下さい。
3.測定事例;高炭素鋼(SK5)の硬さの温度依存性評価
| 試験材料 | SK5 |
|---|---|
| 試験力 | RT,400°C: 98.07N 800°C: 49.03N |
| 保持時間 | 10sec |
| 試験結果 | RT: 322HV10 400°C: 257HV10 800°C: 69HV5 |

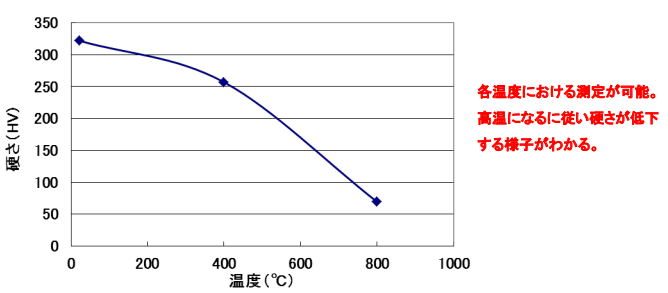

温度による硬度の低下
