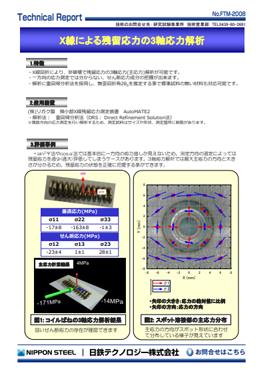

X線による残留応力の3軸応力解析

1.X線回折による残留応力の3軸応力解析の特徴

• X線回折により、非破壊で残留応力の3軸応力(主応力)解析が可能です。
• 一方向の応力測定では分からない、せん断応力成分の把握が出来ます。
• 解析に重回帰分析法を採用し、無歪回折角2θ₀を推定する事で標準試料の無い材料も対応可能です。

X線残留応力測定に関する技術紹介はこちらから

2.使用装置、解析法

• 使用装置;微小部X線残留応力測定装置 AutoMATE2(リガク製)
• 解析法　;重回帰分析法(DRS: Direct Refinement Solution法)

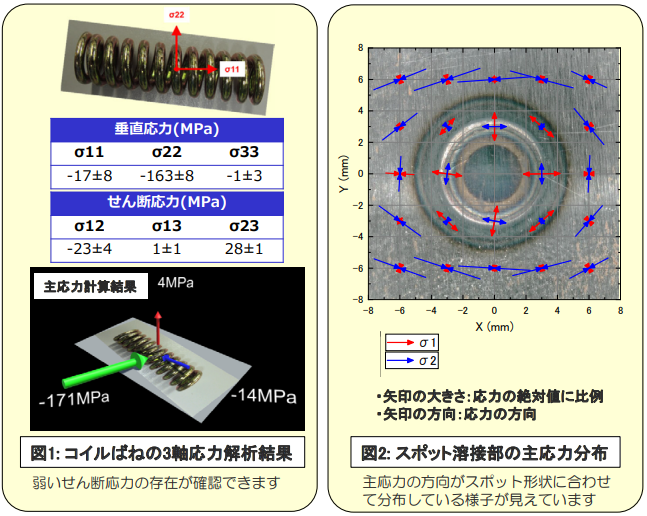

3.評価事例;コイルばね、スポット溶接部

• sin²Ψ法やcosα法では基本的に一方向の応力値しか見えないため、測定方向の選定によっては残留応力を過少(過大)評価してしまうケースがあります。3軸応力解析では最大主応力の方向と大きさが分かるため、残留応力の状態を正確に把握する事ができます。
