アンカーボルトの打ち込み長さ測定

1.概要

コンクリート構造の橋梁や建築構造物の耐震補強工事において、補強部材が十分性能を発揮するためにはアンカーボルトの打ち込み長さが設計条件を満たしている必要があります。当社では、アンカーボルトの打ち込み長さを超音波法により計測します。

2.検査方法

超音波法による測定
(右図のようにアンカーボルトに超音波を伝播させ、先端からの反射波の伝播時間を求めてアンカーボルトの長さを計測します。)

3.測定対象

(1)アンカーボルト形状

1.異形鉄筋またはネジ鉄筋
2.先端形状;平面または45度カット面
3.J字形

(2)ボルトの寸法

1.径 Φ2０以上 (D19～、M2０～)
2.長さ ～500mm

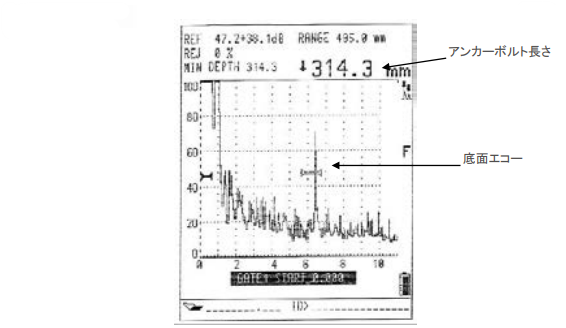

4.測定結果例

5.PDFダウンロード
