ブローホールのガス分析

1.概要

各種材料中のブローホールやブリスタ内のガスを分析できます。

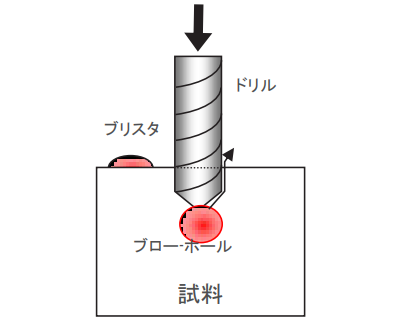

真空中でドリルで機械的に切削し、発生するガス成分を質量分析計で分析します。
本技術によれば、鉄、非鉄金属、ガラス等の中に存在するブローホール内ガスを比較的容易に高感度で分析することが出来る他、パッケージ内部のガス分析も可能です。

ブローホールガス分析の技術紹介はこちらから

2.装置仕様

切削ドリル径	1～3mmφ
測定可能なガス分子	質量数(m/z)2～100)
検出上限ガス量	約10-2mL
検出下限ガス量	約10-7mL
試料形状	約40×20×10t mm以内

3.鋳鉄製品のブローホールガス測定例

鋳鉄製の調理道具に発生したブローホールを分析した例です。

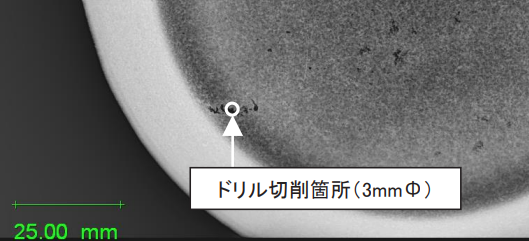

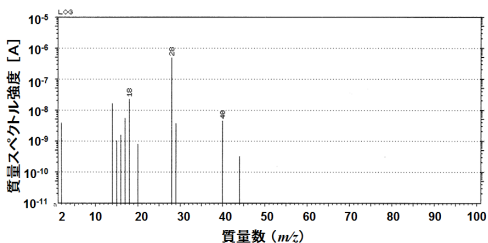

X線撮影により、ブローホールのサイズと位置を確認し(図1)、3mmΦのドリルで穿孔して、放出するガスを質量分析しました。(図2)
その結果、ブローホール内のガスは左の表に示すような組成であり、また、ブローホール内のガスの量も定量できました。

ブローホール内ガスの成分組織(スペクトル積算強度比)

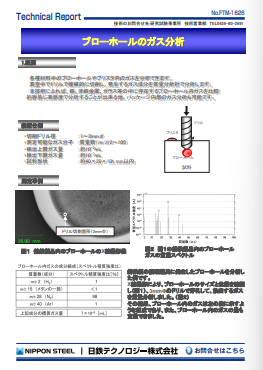

4.PDFダウンロード
